32/5噸、50/10噸雙梁吊鉤橋式起重機技術參數
時間：2024-01-17來源：起重機廠家瀏覽次數：1
雙梁吊鉤橋式起重機是雙梁形式的橋式起重機，32/5噸及50/10噸兩種規格是雙梁橋式起重機常用的兩種噸位，主要用于車間、倉庫等室內場合吊運產品、物件等，小編為大家介紹下32/5噸及50/10噸雙梁吊鉤橋式起重機技術參數。

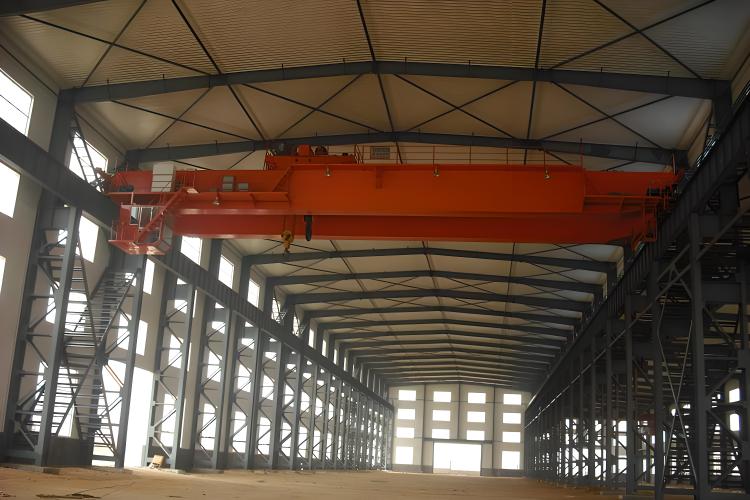

雙梁吊鉤橋式起重機圖片

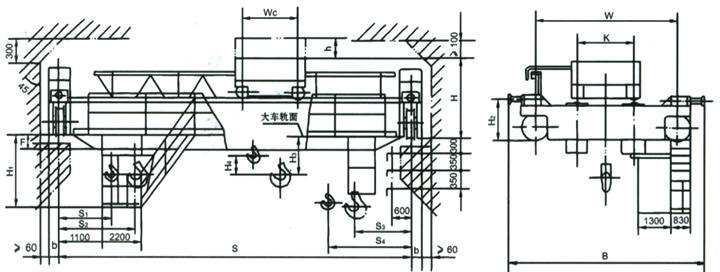

QD型雙梁橋式起重機結構圖
32/5噸及50/10噸雙梁吊鉤橋式起重機技術參數 Technological parameter
| 起重量Lifting Weight | t | 32/5 | 50/10 | ||||||||||||||||||
| 跨度Span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||
| 最大起升高度Max.Lifting Height | 主Primary | 16 | 12 | ||||||||||||||||||
| 副Secondary | 18 | 16 | |||||||||||||||||||
|
速度 speed |
起升Lift | 主Primary | A5 | m/min | 7.51 | 5.9 | |||||||||||||||
| A6 | 9.5 | 7.8 | |||||||||||||||||||
| 副Secondary | A5 | 19.7 | 13.2 | ||||||||||||||||||
| A6 | 19.7 | 13.2 | |||||||||||||||||||
| 小車運行handcart travel | 42.4 | 38.5 | |||||||||||||||||||
| 大車運行cart travel | A5 | 87.6 | 74.2 | 75.2 | 85.9 | ||||||||||||||||
| A6 | 101.4 | 101.8 | 85.5 | 87.3 | |||||||||||||||||
|
電動機 Motor |
起升Lift | 主Primary | A5 | kw | YZR280S-10Z/42 | YZR280M-10Z/55 | |||||||||||||||
| A6 | YZR280M-8/55 | YZR315S-8/75 | |||||||||||||||||||
| 副Secondary | YZR180-6Z/17 | YZR200L-6Z/26 | |||||||||||||||||||
| 小車運行handcart travel | YZR160M1-6/6.3 | YZR160M2-6/8.5 | |||||||||||||||||||
| 大車運行cart travel | A5 | YZR160M2-6/8.5×2 | YZR160L-6/13×2 | YZR180L-8/13×2 | |||||||||||||||||
| A6 | YZR160L-6/11×2 | YZR180L-8/11×2 | YZR200L-8/15×2 | ||||||||||||||||||
|
主要尺寸 (mm) Main Size |
H | A5 | 2343 | 2345 | 2475 | 2726 | 2732 | ||||||||||||||
| A6 | 2343 | 2347 | 2477 | 2726 | 2728 | 2734 | |||||||||||||||
| H1 | A5 | 2580 | 2584 | 2614 | 2644 | 2794 | 2944 | 3094 | 3194 | 2531 | 2526 | 2532 | 2632 | 2782 | 2932 | 3082 | 3182 | ||||
| A6 | 2580 | 2586 | 2616 | 2646 | 2796 | 2946 | 3096 | 3196 | 2531 | 2528 | 2534 | 2634 | 2784 | 2934 | 3084 | 3184 | |||||
| H2 | A5 | 940+H0 | 1035+H0 | 1070+H0 | 1090+H0 | ||||||||||||||||
| A6 | 940+H0 | 1070+H0 | 1090+H0 | 1130+H0 | |||||||||||||||||
| H3 | A5 | 705 | 701 | 571 | 1020 | 1014 | |||||||||||||||
| A6 | 703 | 699 | 571 | 569 | 1020 | 1018 | 1012 | ||||||||||||||
| H4 | 790 | 948 | |||||||||||||||||||
| h | 820 | 675 | |||||||||||||||||||
| k | 2500 | ||||||||||||||||||||
| A5 | 6474 | 6620 | 6924 | 6724 | 6824 | 7144 | |||||||||||||||
| A6 | 6574 | 6744 | 7044 | 6944 | 7024 | ||||||||||||||||
| W | 4650 | 4700 | 5000 | 4800 | 5000 | ||||||||||||||||
| W | 2800 | 3580 | |||||||||||||||||||
| b | 260 | 300 | |||||||||||||||||||
| A5 | 90 | 94 | 244 | 264 | 414 | 564 | 714 | 814 | -79 | 96 | 102 | 252 | 402 | 552 | 702 | 802 | |||||
| A6 | 90 | 96 | 246 | 266 | 416 | 566 | 716 | 816 | -79 | 98 | 104 | 254 | 404 | 554 | 704 | 804 | |||||
| S1 | 1070 | 1005 | |||||||||||||||||||
| S2 | 2050 | 2200 | |||||||||||||||||||
| S3 | 1700 | 2000 | |||||||||||||||||||
| S4 | 2680 | 3195 | |||||||||||||||||||
|
重量 Weight |
小車handcart | A5 | t | 10.9 | 15.5 | ||||||||||||||||
| A6 | 11.7 | 16 | |||||||||||||||||||
| 總重Total Weight | A5 | 27 | 30 | 33 | 38 | 41 | 46 | 50 | 54 | 37 | 40 | 44 | 49 | 53 | 58 | 62 | 68 | ||||
| A6 | 28 | 31 | 35 | 40 | 43 | 48 | 52 | 56 | 40 | 43 | 48 | 52 | 56 | 62 | 67 | 72 | |||||
| 最大輪壓Max.Wheel Pressure | A5 | t | 24.8 | 26.4 | 27.8 | 30.1 | 31.1 | 33.1 | 34.4 | 35.4 | 36.5 | 39.9 | 42.0 | 43.0 | 45.6 | 47.4 | 48.7 | 50.3 | |||
| A6 | 26.4 | 28.2 | 29.6 | 31.0 | 32.4 | 34.0 | 35.0 | 36.4 | 37.9 | 40.3 | 42.5 | 44.4 | 46.0 | 47.8 | 49.2 | 50.8 | |||||
| 薦用鋼軌Steel track | QU70 □90×90 | QU80 □100×100 | |||||||||||||||||||
| 電源Power Supply | 三相交流3-Phase A.C.50Hz,380V | ||||||||||||||||||||
-
