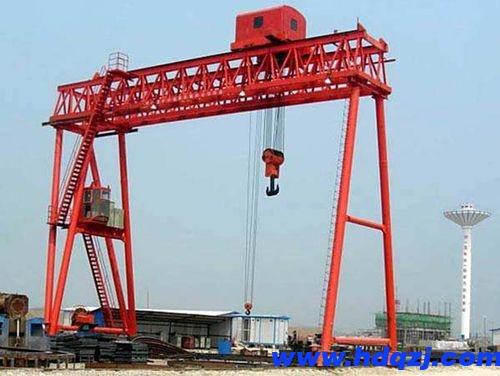

起重機組成說明

該起重機為中級（A5）工作制，主要由門架、大車、運行機構、小車、電氣設備等組成，門架采用雙梁箱型焊接結構，大車運行機構采用分別驅動，全部機構均在操縱室內操縱。

①供電方式：小車采用小車式電纜滑線結構，大車使用安全滑觸線。

②大、小車帶有緩沖裝置及限位裝置，并在兩端終點設置大車止檔及安全尺。

③為防止傾翻和大車滑行，特設置夾軌器及地錨固定。

④為了安全使用，在起重機上裝有風速報警裝置，以免在特大風力下采取安全措施。

⑤司機室內電氣設備防護等級IP00，其外殼防護等級為IP33，室內照明配20W          熒光燈、電扇、電鈴橋下照明均采用安全隔離變壓器，供220V交流電源（橋下照明燈防震防水）司機室采用型鋼骨架，前端面為直通到底的大副面鋼化玻璃，采用橡皮壓條密封固定，窗戶能開啟，玻璃易擦潔與更換，袖野開闊，內設聯動控制臺操作方便，環境舒適，在司機室內座位上可清楚地觀察吊鉤作業范圍內的空間，司機室設計符合國家標準GB/T11407-93《通用橋式起重機和門式起重機司機室技術條件》。

2.2 主要技術參數

1、額定起重量                  20/5

2、跨度                        26

3、起升高度（大鉤）（m）            15.5

4、起升高度（小鉤）（m）            16

5、大梁底面距軌面高度         5

6、起升速度（大鉤）（m/min）        7.2

7、起升速度（小鉤）（m/min）        19.5

8、大車運行速度（m/min）           47.8

9、汪車運行速度（m/min）           44.6

10、大車鋼軌（kg/m）               43

11、小車鋼軌（kg/m）               38

12、駕駛室側懸臂長（m）           7

13、對側懸臂長（m）               5

14、工作級別                      A5

15、電源       三相交流           50HZ               380V

3、設備關鍵零部件選用

3.1 電動機均采用YZR 系列冶金及起重機專用三相導步電動機。額定電壓380V，頻率50HZ，絕緣等級F級，防護等級IP44。該系列產品具有較大的過載能力和較好的機械強度，適用于頻繁起動、制動，有時超負荷及具有顯著振動與沖擊的起動的設備。

3.2 制動器采用YWZ 系列液壓推桿常閉式制動器，該系列產品具有運行安全可靠、使機構得以平穩制動的機械制動裝置、使用壽命長、維修方便等優點，符合GB6333-86標準要求。

3.3 減速器采用ZQ型和ZSC型減速器，符合ZBJ19010標準要求。滿足減速器使用壽命。

3.4 起重吊鉤采用鍛造的吊鉤，符合GB1051的標準要求，其材質滿足GB699-65《優質碳素結構鋼號和一般技術條件》中規定的20鋼。

3.5 滑輪采用鑄造件，材質為HT150，滿足ZBJ80006-87《起重機用鑄造滑輪》滑輪與鋼絲繩直徑比值h2不小于22.4。

3.6 卷筒組采用鑄造卷筒，材質不低于HT200的鑄鐵制造，符合ZBJ80007-87《起重機用鑄造卷筒》標準。

3.7 鋼絲繩采用6W（19）型起重機械用鋼絲繩，符合GB1102-74《圓股鋼絲繩》，強度一般為1400～1700N/mm2之間，按機構的工作級別選擇安全系數h=5～7保證了其使用壽命。

3.8 車輪組符合GB4628-84《橋式起重機園柱車輪》標準，車輪材質為ZG50SiMn熱處理硬度，踏面HB≥300～380，深20mm處HB≥260。

3.9 起升機構用制動輪，材質不低于GB699中規定的45鋼。表面熱處理硬度為45～55HRC，深2mm處的硬度40HRC。

3.10 重要構件，主梁、端梁、小車架采用GB700-88標準和GB1591-88標準中規定，按表選取。

構件類別

重要構件

其作構件

工作環境溫度

不低于-20℃

低于-20～25℃

不低于-25℃

工作級別

A1-A5

A6-A7

A1-A7

A1-A7

鋼材

δ≤200mm

Q235-BF

Q235-B

Q235-D

Q235-AF

牌號

δ≥200mm

Q235-B

Q235-C

16Mn

4 起重機主要工藝措施

4.1 原材料進廠嚴格檢驗，入庫前進行質量證明，驗收合格原始憑證的檢查，并抽樣理化性能檢驗，合格后方可入庫。

4.2 鋼材預處理，起重機所用的鋼板及型鋼都采用拋丸除銹處理，鋼板表面的除銹達到GB8923標準中的Sa2.5級，型鋼為S3級，并涂底漆進行防銹處理。

4.3 起重機主要構造、型式、配置要求

主梁采用偏軌箱型梁結構，主要上拱度按中上限制作，跨中上拱度應為S（1.0-1.4）/1000，小車鋼軌設置在主腹板上。主梁上平面兼作平臺。

雙梁門式起重機的門架，主梁一般為兩根偏軌，箱形梁兩主梁間有端梁連接，形成水平框架，其支腿與下橫梁一起形成一次或三次超靜定框架，支腿與主梁之間的連接為剛性連接剛性連接的剛性腿設計剛度較大，與主梁之間用螺栓緊固，支腿除了與主梁下座板連接，不要與主梁側部座板連接。

雙主梁門式起重機不單獨設置走臺，主梁上部作走臺用，欄桿、小車導電滑架皆安裝在主梁上蓋板上。

走臺、平臺、欄桿、梯子等按照有關安全規程及設計規范要求設計制造，平臺、走臺四周安置高度不小于70mm，防護板，欄桿高度不小于1050mm。

4.4 支腿的加工工藝

4.4.1 支腿蓋板和腹板下料采用劃線，切割機進行切割。

4.4.2 支腿的焊接有拼焊工藝和拼接工藝，通過焊接順序的合理安排，減少起重機的焊接變形。

4.4.3 支腿的腹板和蓋板的對接焊縫全部采用埋弧自動焊。

4.5 主梁的加工工藝

4.5.1 腹板及上蓋板的下料采用微機控制的切割機進行切割，可根據不同的跨度的工作條件割出二次曲線、四次曲線及二、四曲線的迭加曲線，有效地保證了起重機的預制拱度，使預制拱度與起重機上拱曲線相吻合。

4.5.2 主梁的焊接有拼焊工藝和拼焊工裝，通過焊接順序的合理安排減少起重機的焊接變形。

4.5.3 主梁腹板和上、下蓋板的對接焊縫全部采用埋弧自動焊，主梁和端梁的縱向焊縫全部采用微機控制的二氧化碳?xì)怏w自動保護焊，焊縫全部分進行100%探傷。

4.5.4 橋架的對接采用大型的翻轉專機，使全部焊接為平焊，保證焊接質量。

4.6 小車加工

小車是起重機吊運物品的機構，主要有小車架、運行機構和卷揚機構組成，小車架的加工是關鍵，它的質量直接影響到小車輪的安裝和小車的運行性能，小車的焊接、彎板對焊、小車翻轉等專用工裝設備，有一套控制小車焊接變形的加工工藝。

4.7 大車運行機構

采用分別驅動的形式，車輪采用雙輪緣結構，軸承座采用角型軸承箱形式，大車運行機構為兩個車輪組成一個平衡臺車與下橫梁鉸接。

5、使用性能

5.1 起重機的靜態剛性：由起重量和小車自重在主梁跨中的垂直靜撓度：A4-A6級不大于 S/800；A7級不大于S/1000。靜載試驗：起升機構按1.25Gn加載，起升離地面100-200mm高度處，懸空時間不少于10min。卸去載荷后檢查主梁基點有無永久變形，如此重復三次，不得再有永久變形。

5.2 起重機的動態剛性：小車位于跨中時，主梁的滿載自振頻率不小于2HZ。

動載試驗：起升機構按1.1Gn 加載，對每種動作在其整個運動范圍內反復起動和制動，按工作循環，時間至少延續1h。目測檢查機構或構件中無損壞，連接處無松動或不損壞。

6、安全裝置

6.1 防風裝置：本起重機設置有夾軌器和錨固裝置，以控制整機的滑動。

6.2 主、副起升均設置超載限制器，采用QCX-2 型具有稱量顯示、超載控制等功能。

6.3 進入門式起重機的門和由司機室登上門架主梁艙口門，均設置安全保護聯鎖開關，當通道門打開時，起重機不能運行。

6.4 在大車運行機構四角端部都設置掃軌器，在起重機運行中，用它清掃軌道面上的 J雜物，保證起重機正常運行。

6.5 主、副起升均采用 LX7-1 型限位開關，安裝在卷筒的尾部，保證吊鉤達到極限位置時，能自動切斷起升機構電源。

6.6 門式起重機的小車、大車都設置兩端極限行程限位開關，限位開關的安裝位置，根據小車、大車行程情況而定，使之在沒達到極限位置前動作。切斷電源，經慣性停車，后達到極限端，限位開關工作正常時，不應碰上車端緩中器。大車行程極限開關安裝在主機上，地面上設碰尺（安全尺）。小車的行程限位開關安裝位置，則行程開關安裝在主梁上，小車上安裝碰尺。

6.7 配電保護由總斷路器、總接觸器等保護元件及各機構的自動開關組成，配電控制設有整機電源的起動停止、緊急開關、電源指標、安全開關及限位開關等，主回路設有短路、過載、失壓及零位保護。

6.8 安全保護

6.8.1 緊急斷電保護，在控制回路中設有緊急開關，當遇有事故狀態時，可隨時切斷控制回路電源，確保起重機安全運行。

6.8.2 聯鎖裝置，進入起重機的門、橋架斜梯門和欄桿門上均設有安全開關，當任何一個門打開，安全開關也被斷開，總接觸器即自動斷開，避免了誤入起重機造成人員事故。

6.8.3緩沖器：門式起重機的小車、大車都設有緩沖器，并與小車、大車的限位開關配合，小車緩沖器采用彈簧緩沖器，大車緩沖器采用橡膠緩沖器。

7、司機室

7.1 采用聯動控制臺操縱，聯動控制臺控制面板上，除安裝有正常的啟動，停止按鈕開關外，還有緊急斷電開關，司機可在緊急情況下迅速切斷總電源。

7.2 司機室設有總電源和控制電源開關狀態信號指示燈，安裝在控制面板上，以便于司機識別。

7.3 司機室設置交流220V，36V備用電源插認。

7.4 司機室設置起升機構超載顯示儀。該顯示儀除了能正常顯示所吊重物重量外，還具有聲光預報警、超載斷電等功能。

8、小車饋電形式

小車饋電采用工字鋼懸掛軟電纜的方式，采用船用耐高溫、電纜導電，利用工字鋼專用電纜滑車進行拖動。

9、照明信號

9.1 照明及信號部分設有專用的隔離變壓器，原邊進線電壓為交流380V、副邊出線電壓為交流220V，交流36V，交流220V為起重機照明電源，交流36V為起重機安全信號和檢修電源。

9.2 梁下照明燈采用400W防震行車燈。

9.3 橋架安裝開車報警裝置，起提示作用，由司機室控制。

9.4 橋架，設置交流36V安全檢修電源插座，以方便檢修電氣和機械設備。

10、其它

10.1 采用線槽加配管的導線敷設形式，在線槽和金屬管不易走到的地方，采用軟管敷設。

10.2 全車配線均采用電纜，除系統間的信號電纜外，截面均不少于1.5mm2。

10.3 總受電屏和各機構控制屏中布線采用銅導線和銅排。

10.4 控制屏電纜總線，配電屏，接線箱的接線端子均留有10-15%的余量。

10.5 各機構控制屏中的主回路接觸器除具有正常的電氣聯鎖外，還具有機械聯鎖。
