≤5.5

≤5.5

l、防護等級
冶金用電動機外殼防護等級為IP54；起重用電動機外殼等級為 IP44
2、冷卻方法
機座112－132   IC410

機座160－400   IC411

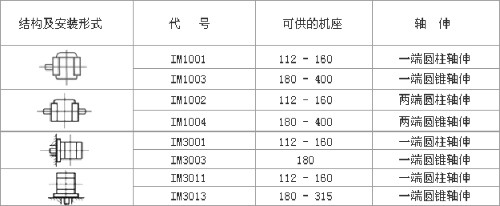

3、結構及安裝型式見表5    LDA型電動單梁起重機

 表5

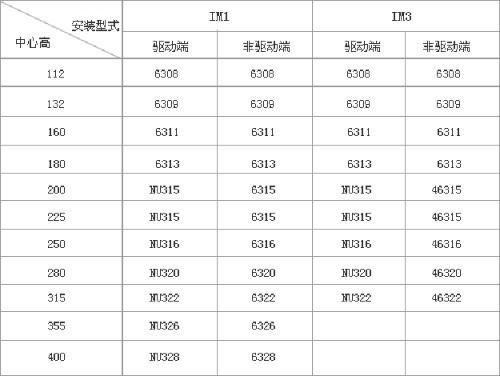

 表6

 表7

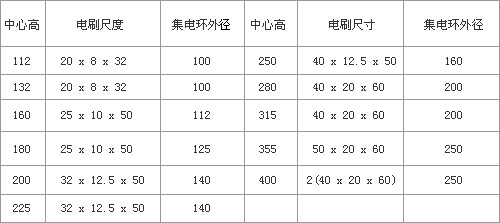

9、YZR系列的集電環

電動機的集電環用塑料模壓結構。

    本系列電動機的工作制分為S2， S3， S4， S5， S6， S7， S8， S9八種類型，基準工作制為S3 40%（即工作制為S3，負載持續率為40%，每一個周期為10min）．以下是本系列電動機最為常用的幾種工作制。

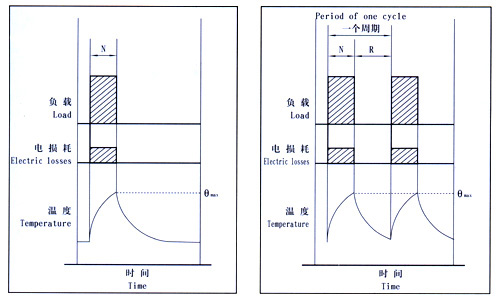

1．短時工作制（S2）
在恒定負載下按給定的時間運行，電機在該時間內不足以達到熱穩定，隨之停機和斷能，其時間足以使電機再冷卻到與冷卻介質溫度之差在2K以內（見圖1）
2．斷續周期工作制（S3）
按一系列相同的工作周期運行，每一周期包括一段恒定負載運行時間和一段停機并斷能時間（見圖2）。這種工作制，每一周期的啟動電流不致對溫升有顯著影響。

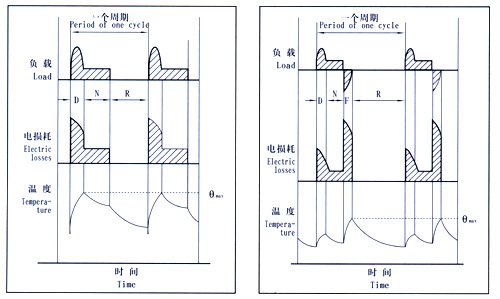

3．包括起動的斷續周期工作制（S4）
按一系列相同的工作周期運行，每一周期包括一段對溫升有顯著影響的起動時間，一段恒定負載運行時間和一段停機和斷能時間（見圖3）。
4．包括電制動的斷續周期工作制（S5）
按一系列相同的工作周期運行，每一周期包括一段起動時間，一段恒定負載運行時間，一段電制動時間和一段停機和斷能時間（見圖4）。
